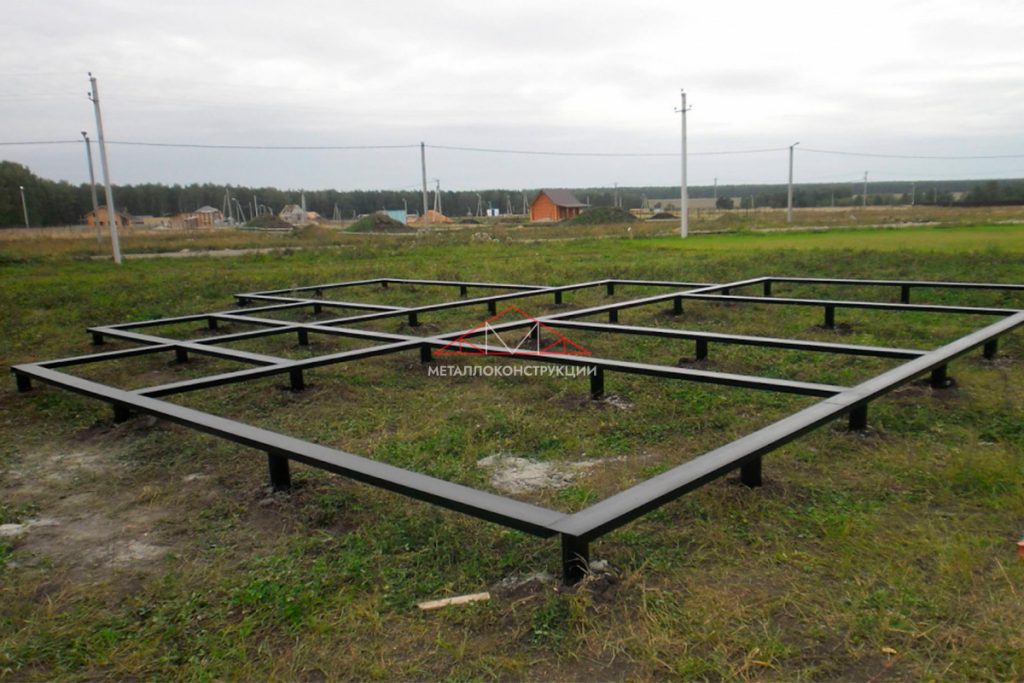

![Обвязка свайного фундамента швеллером: правила выбора и монтажа](https://metallo-konstrukcii.ru/wp-content/uploads/2024/01/mk-obvjazka1.jpg)
Свайные фундаменты активно применяются в различных отраслях строительства, включая индивидуальное. Одна из важных составляющих технологии, отвечающая за надежность и долговечность конструкции — обвязка свайного фундамента.
Достоинства швеллера при возведении свайного основания
Свая — это труба из металла или железобетона с дополнительными элементами, которая служит для передачи нагрузок от строения на несущие слои грунта. При создании фундамента сваи погружаются в почву на некотором расстоянии друг от друга таким образом, что их верхние оконечности остаются над поверхностью земли. Чтобы соединить опоры в общую конструкцию, сооружается ростверк, или обвязка, который и превращает отдельно стоящие сваи в фундамент. Обвязка усиливает жесткость основания и способствует более равномерному распределению нагрузок.
Материалами для ростверка могут служить деревянный брус, железобетонная лента или металлические балки. Если говорить о металлической обвязке, наиболее часто для этой цели применяется швеллер — фасонный металлопрокат с П-образным сечением. Свойства этого вида горячекатанной продукции позволяют возводить качественные и надежные фундаменты:
- Конструкция швеллера обеспечивает устойчивость к изгибающим нагрузкам благодаря перпендикулярным боковым полкам;
- При высоких прочностных характеристиках швеллер имеет небольшой вес, не перегружая основание;
- Обвязка швеллером не занимает много времени;
- Ростверк из швеллера долговечен и удерживает опоры от расшатывания под действием подвижек грунта, а также вибраций от проходящего транспорта и работы бытового или производственного оборудования.
Ограничениями в практическом применении швеллера могут стать необходимость сварочных работ и более высокая стоимость по сравнению с деревянным брусом. Оптимально обвязка из швеллера соответствует стальным винтовым сваям, но иногда используется и для железобетонных.
Выбор швеллера для обвязки
Виды швеллера различаются по нескольким параметрам: ширине стенки и длине полок, толщине металла, уклону полок. Обычно для обвязки используется равнополочный швеллер с параллельными внутренними гранями полок, обозначающийся в маркировке буквой «П». Такая конфигурация позволяет создать максимально плотное соединение с оголовками свай.
Ширина швеллера выбирается в зависимости от диаметра свай и веса постройки. Как правило, для надёжности ростверка рекомендуется прокат шириной от 140 мм, маркирующийся как 14П. Такой швеллер подходит для обвязки опор диаметром 89-109 мм, применяющихся в основании каркасных домов, бань и других легких построек.
При строительстве более массивных конструкций, например, из пеноблоков толщиной от 25 см, целесообразно выбирать швеллер от 24П до 30П.
![](https://metallo-konstrukcii.ru/wp-content/uploads/2024/01/mk-obvjazka2-1024x683.jpg)
Монтаж ростверка из швеллера
Технология обвязки швеллером не представляет особой сложности, однако должна производиться с соблюдением ряда правил:
- Выступающие части винтовых свай выравниваются на одной высоте по горизонтали, излишки обрезаются или срубаются.
- Сваи снабжаются оголовками с монтажными площадками в виде квадратной металлической пластины, совпадающей по размеру с шириной внутренней поверхности швеллера. К металлическим сваям оголовок приваривается, к железобетонным крепится винтами.
- Швеллер надевается на оголовки вниз полками. Места угловых соединений опиливаются под 45°.
- После укладки с помощью уровня выверяется положение обвязки по горизонтали;
- Все части ростверка свариваются. Также может применяться винтовое соединение или комбинация винтов со сваркой для большей прочности.
- Металлические элементы ростверка должны быть защищены от коррозии. Поверхностную ржавчину и сварные швы зачищают при помощи абразива, покрывают грунтовкой и антикоррозийным составом.
- Между ростверком фундамента и настилом или перекрытием прокладывается гидроизоляция.
Ростверк из швеллера сразу готов к восприятию нагрузок, что способствует сокращению сроков строительства.
